M/M/c 待ち行列と窓口設計｜オペレーションズマネジメント

🎓 レベル：応用　|　重要度：A（必須）

📎 前提：M/M/1 待ち行列モデル（birth-death・定常分布 $P_n$ ・ $L,L_q,W,W_q$ ）・待ち行列の基礎とリトルの法則（稼働率 ρ・L=λW）　|　確率の土台：確率過程（マルコフ連鎖・ポアソン過程）　|　次：第5章生産計画／第6章リスクプーリング

要点（BLUF）

M/M/c はポアソン到着・指数サービスで窓口を $c$ 個並べた待ち行列（共通の1列に並び、空いた窓口へ進む）。銀行・コールセンター・レジの基本形です。
$c$ 個の窓口だとサービス率が状態依存になります——系内 $n$ 人なら稼働中の窓口は $\min(n,c)$ 個なので、下り（サービス完了）の率は $\min(n,c)\mu$ 。これを birth-death で解くと定常分布が二段（ $n\le c$ と $n>c$ ）になります。
客が待たされる確率がアーランC公式 $C(c,a)$ （ $a=\lambda/\mu$ が提供負荷、 $\rho=a/c$ ）。ここから $L_q=C\cdot\dfrac{\rho}{1-\rho}$ 、 $W_q=\dfrac{C(c,a)}{c\mu-\lambda}$ 。要員設計は「目標サービス水準を満たす最小の $c$ 」を探す問題になります。
プーリング効果：同じ稼働率でも、客と窓口を1つのプールに統合（1つの M/M/c）したほうが、別々の列（ $c$ 個の独立 M/M/1）より待ちが大幅に短い。空いた窓口が誰の客でも取れるからで、これは第6章のリスクプーリング（在庫集約）と同じ原理です。

1. M/M/c：状態依存サービス率の birth-death

M/M/1 待ち行列モデルの M/M/1 を窓口 $c$ 個に一般化します。客は共通の1列に並び、空いた窓口へ順に進みます（各窓口のサービス率は同じ $\mu$ ）。系内数 $N(t)$ はやはり birth-death 過程ですが、下りの率が状態で変わるのが新しい点です。

系内に $n$ 人いるとき、実際に動いている窓口は $\min(n,c)$ 個（ $n$ が $c$ 未満なら $n$ 個、 $c$ 以上なら全 $c$ 個が稼働）。1個あたり完了率 $\mu$ なので、サービス完了の合計率（下り）は $\min(n,c)\mu$ 。上り（到着）はどの状態でも $\lambda$ のままです。

flowchart LR
  S0["0"] -->|"λ"| S1["1"]
  S1 -->|"1·μ"| S0
  S1 -->|"λ"| S2["2"]
  S2 -->|"2·μ"| S1
  S2 -->|"λ"| Sc["c"]
  Sc -->|"c·μ"| S2
  Sc -->|"λ"| Sc1["c+1"]
  Sc1 -->|"c·μ"| Sc

提供負荷を $a=\dfrac{\lambda}{\mu}$ （単位アーラン＝平均して何個分の窓口が仕事で埋まるか）、窓口あたり稼働率を $\rho=\dfrac{a}{c}=\dfrac{\lambda}{c\mu}$ とおきます。安定条件は $\rho<1$ （ $\lambda<c\mu$ ）。流量の釣り合い $\lambda P_{n-1}=\min(n,c)\mu\,P_n$ を解くと、定常分布は2つの領域に分かれます。

P_n= \begin{cases} \dfrac{a^n}{n!}\,P_0 & (0\le n\le c)\\[2mm] \dfrac{a^c}{c!}\,\rho^{\,n-c}\,P_0 & (n> c) \end{cases}

$n\le c$ では下りの率が $n\mu$ と増えていくので $P_n=(a/n)P_{n-1}$ となり $a^n/n!$ 型（ポアソン型）、全窓口が埋まる $n>c$ では下りが $c\mu$ で頭打ちになり $P_n=\rho P_{n-1}$ の幾何型（M/M/1 と同じ尻尾）です。 $P_0$ は規格化 $\sum_n P_n=1$ で決まります。

2. アーランC公式と性能指標

新規客が待たされるのは「到着時に全窓口が埋まっている」＝ $N\ge c$ のとき。その確率がアーランC公式です。 $n>c$ の幾何尻尾を $\sum_{n\ge c}\rho^{n-c}=1/(1-\rho)$ で足し上げて規格化すると、

C(c,a)=\Pr(N\ge c)=\frac{\dfrac{a^c}{c!}\dfrac{1}{1-\rho}}{\displaystyle\sum_{k=0}^{c-1}\frac{a^k}{k!}+\frac{a^c}{c!}\dfrac{1}{1-\rho}}

待っている客の平均数 $L_q$ は、待ち領域 $n>c$ の超過人数 $(n-c)$ の期待値で、幾何分布の平均（M/M/1 待ち行列モデルの $\sum j\rho^j=\rho/(1-\rho)^2$ ）を使うと $C$ の簡潔な倍になります。

L_q=C(c,a)\,\frac{\rho}{1-\rho},\qquad W_q=\frac{L_q}{\lambda}=\frac{C(c,a)}{c\mu-\lambda}

（ $W_q$ は $L_q$ にリトルの法則 $W_q=L_q/\lambda$ を当て、 $\rho=\lambda/(c\mu)$ を入れて整理すると分母が $c\mu-\lambda$ になります。）系内時間とその他は M/M/1 同様 $W=W_q+1/\mu$ 、 $L=\lambda W=L_q+a$ で出ます。待たされる確率 $C(c,a)$ さえ計算できれば、 $L_q,W_q$ は機械的です。

3. アーランCで要員設計：目標を満たす最小窓口数（コード）

$C(c,a)$ を実装し、コールセンターの要員設計をします。到着 $\lambda=40$ 件/時、平均処理 6 分（ $\mu=10$ 件/時/人）で提供負荷 $a=4$ アーラン。窓口 $c$ を増やすと待ち確率・平均待ち時間・稼働率がどう動くかを表にし、「平均待ち $<1$ 分」「待つ確率 $<5\%$ 」という2つの目標それぞれを満たす最小の $c$ を探します。

import math
import numpy as np
import pandas as pd

def erlang_c(c, a):
    """M/M/c の待つ確率 C(c,a)（アーランC）。a=λ/μ（提供負荷）、要 a/c<1。"""
    rho = a / c
    s = sum(a**k / math.factorial(k) for k in range(c))   # k=0..c-1
    last = a**c / math.factorial(c) / (1.0 - rho)         # k=c の項 ×1/(1-ρ)
    return last / (s + last)

# コールセンター：到着 λ=40 件/時、平均処理 6 分 → μ=10 件/時/人。提供負荷 a=λ/μ=4
lam = 40.0   # 件/時
mu = 10.0    # 件/時/人（1件6分）
a = lam / mu
print(f"到着 lambda={lam} 件/時, サービス mu={mu} 件/時/人, 提供負荷 a=lambda/mu={a:.1f} アーラン")
print(f"安定には c > a = {a:.0f} が必要（c>={int(a)+1}）\n")

rows = []
for c in range(int(a) + 1, 11):       # c=5..10
    rho = a / c
    Cw = erlang_c(c, a)
    Wq_min = Cw / (c * mu - lam) * 60   # 平均待ち時間（分）
    Lq = Cw * rho / (1 - rho)
    rows.append({"窓口c": c, "稼働率rho": rho, "待つ確率C": Cw, "Wq(分)": Wq_min, "Lq": Lq})
df = pd.DataFrame(rows)
print(df.to_string(index=False, float_format=lambda x: f"{x:.4f}"))
print()

# 目標を満たす最小 c を探索
def min_c(predicate):
    c = int(a) + 1
    while not predicate(c):
        c += 1
    return c

c_wait = min_c(lambda c: erlang_c(c, a) / (c * mu - lam) * 60 < 1.0)   # 平均待ち<1分
c_prob = min_c(lambda c: erlang_c(c, a) < 0.05)                        # 待つ確率<5%
print(f"目標A 平均待ち Wq<1分 を満たす最小窓口数 c = {c_wait}"
      f"（Wq={erlang_c(c_wait, a) / (c_wait * mu - lam) * 60:.3f}分）")
print(f"目標B 待つ確率 C<5%  を満たす最小窓口数 c = {c_prob}"
      f"（C={erlang_c(c_prob, a):.4f}）")

出力：

到着 lambda=40.0 件/時, サービス mu=10.0 件/時/人, 提供負荷 a=lambda/mu=4.0 アーラン
安定には c > a = 4 が必要（c>=5）

 窓口c  稼働率rho  待つ確率C  Wq(分)     Lq
   5  0.8000 0.5541 3.3247 2.2165
   6  0.6667 0.2848 0.8543 0.5695
   7  0.5714 0.1351 0.2702 0.1801
   8  0.5000 0.0590 0.0886 0.0590
   9  0.4444 0.0238 0.0285 0.0190
  10  0.4000 0.0088 0.0088 0.0059

目標A 平均待ち Wq<1分 を満たす最小窓口数 c = 6（Wq=0.854分）
目標B 待つ確率 C<5%  を満たす最小窓口数 c = 9（C=0.0238）

出力の意味：提供負荷 $a=4$ なので $c=5$ が最小限の窓口数ですが、そのときは稼働率 0.80・待つ確率 55%・平均待ち 3.3 分とかなり混みます。窓口を1個ずつ足すと効果は劇的で、 $c=6$ で待つ確率 28%・平均待ち 0.85 分、 $c=8$ で待つ確率 6%まで下がります。注目は2つの目標で必要な窓口数が違うこと——「平均待ち $<1$ 分」は $c=6$ で足りる（0.85分）のに、「待つ確率 $<5\%$ 」という厳しい約束は $c=9$ 必要（ $c=8$ の 5.9% では届かない）。どのサービス水準を顧客に約束するかで要員数が変わるわけです。また $c=6\to10$ で待ち確率が $0.28\to0.009$ と下がる一方、改善幅は1窓口あたり逓減しており（ $c=9\to10$ では 0.024→0.009 とわずか）、過剰な窓口は費用対効果が落ちます。

4. プーリング効果：統合すると待ちが激減する（コード）

待ち行列設計で最も反直感的で強力なのがプーリング効果です。同じ総負荷・同じ稼働率でも、「 $c$ 個の独立した列（それぞれ M/M/1）」より「客も窓口も1つに統合した M/M/c」のほうが待ちが圧倒的に短い。各窓口 $\mu=1$ ／分・稼働率 $\rho=0.8$ をそろえて、規模 $c$ を変えながら両者の $W_q$ を比べます。

import math
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import japanize_matplotlib

def erlang_c(c, a):
    rho = a / c
    s = sum(a**k / math.factorial(k) for k in range(c))
    last = a**c / math.factorial(c) / (1.0 - rho)
    return last / (s + last)

# 同じ稼働率 rho=0.8 で「c個の独立 M/M/1」vs「1つの M/M/c」を比較
# 各窓口 mu=1/分。独立系は各列に lambda=0.8/分（rho=0.8）。
# プール系は到着を集約 Lambda=c*0.8、サーバ c 個（a=Lambda/mu=0.8c, rho=a/c=0.8）
mu = 1.0
lam_each = 0.8           # 独立系の1列あたり到着率
rho = lam_each / mu      # = 0.8（両系で共通）

# 独立 M/M/1 の待ち時間は窓口数によらず一定
Wq_single = rho / (mu - lam_each)   # = 4.0 分

rows = []
for c in [2, 4, 8, 16]:
    Lambda = c * lam_each            # プール系の総到着率
    a = Lambda / mu                  # 提供負荷
    Cw = erlang_c(c, a)
    Wq_pool = Cw / (c * mu - Lambda) # プール M/M/c の平均待ち時間（分）
    rows.append({
        "規模c": c, "稼働率rho": a / c,
        "独立M/M/1のWq": Wq_single,
        "プールM/M/cのWq": Wq_pool,
        "削減率": Wq_single / Wq_pool,
    })
df = pd.DataFrame(rows)
print(f"各窓口 mu={mu}/分、稼働率 rho={rho}（両系で同一）。待ち時間の単位＝分")
print(df.to_string(index=False, float_format=lambda x: f"{x:.4f}"))

# 図：c に対する Wq（独立 vs プール）
cs = np.arange(1, 21)
wq_pool = []
for c in cs:
    Lambda = c * lam_each
    a = Lambda / mu
    wq_pool.append(erlang_c(c, a) / (c * mu - Lambda))
plt.figure(figsize=(9, 5.5))
plt.axhline(Wq_single, color="#d62728", lw=2, ls="--",
            label=f"c個の独立M/M/1（各Wq={Wq_single:.1f}分・一定）")
plt.plot(cs, wq_pool, "o-", color="#1f77b4", lw=2, label="1つのプールM/M/c")
plt.xlabel("窓口数 c（総負荷は c に比例・稼働率 ρ=0.8 一定）")
plt.ylabel("平均待ち時間 Wq（分）")
plt.title("プーリング効果：同じ稼働率でも統合すると待ちが激減する")
plt.legend(); plt.grid(alpha=0.3); plt.tight_layout()
plt.show()

出力：

各窓口 mu=1.0/分、稼働率 rho=0.8（両系で同一）。待ち時間の単位＝分
 規模c  稼働率rho  独立M/M/1のWq  プールM/M/cのWq     削減率
   2  0.8000      4.0000       1.7778  2.2500
   4  0.8000      4.0000       0.7455  5.3652
   8  0.8000      4.0000       0.2860 13.9846
  16  0.8000      4.0000       0.0953 41.9832

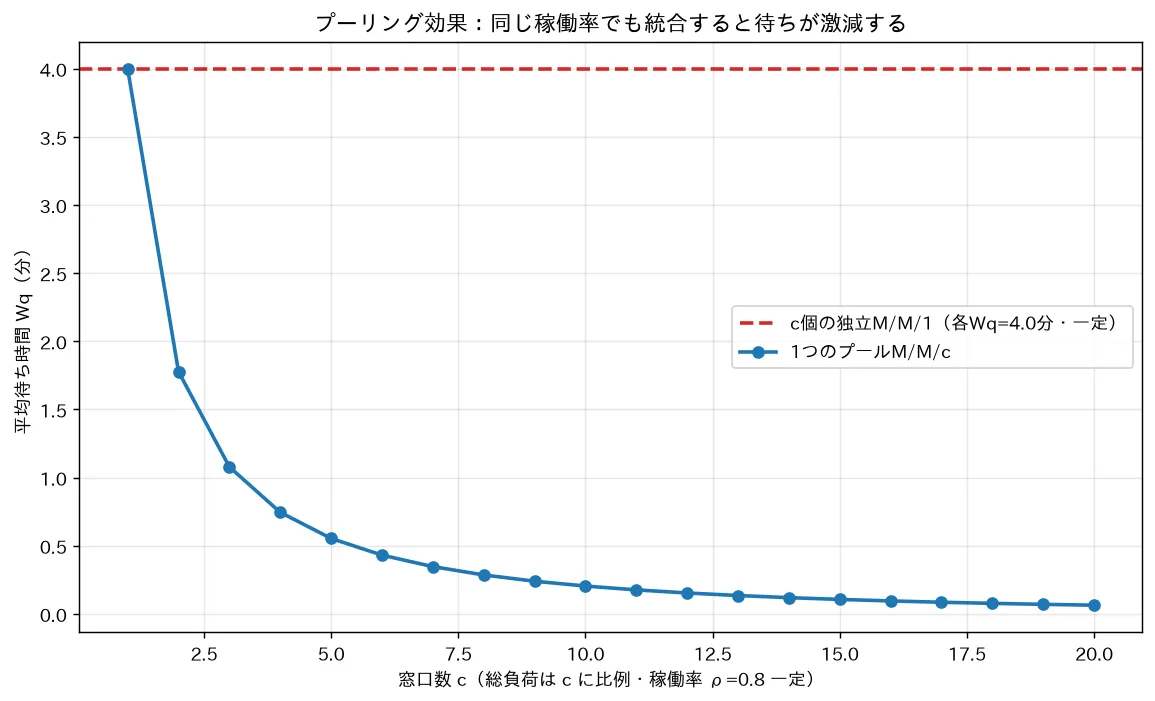

出力の意味：稼働率はどの行も $0.8$ で完全に同じ――それでも待ち時間は大違いです。客を別々の列に並ばせる独立 M/M/1 は、規模によらず常に $W_q=4.0$ 分。ところが同じ客と窓口を1つのプールに統合すると、 $c=2$ で 1.78 分、 $c=4$ で 0.75 分、 $c=16$ では 0.10 分 まで縮みます（削減率は $c=4$ で 5.4 倍、 $c=16$ で 42 倍）。しかも規模が大きいほどプーリングの利得は大きい（青い曲線がどんどん下がる）。理由は単純で、独立な列では「自分の窓口は空いているのに、隣の列で客が待っている」という遊休と待ちの共存が起きるのに対し、統合すれば空いた窓口がどの客でも拾えるので、能力の取りこぼしが消えるからです。これは在庫を1拠点に集約すると安全在庫が $\sqrt{n}$ で減るリスクプーリング（第6章サプライチェーン）とまったく同じ原理――ばらつきは束ねるほど相対的に小さくなるのです。

⚠️ よくある誤解

「窓口を増やすほど効果は一定」ではない：待ち確率・待ち時間の改善は逓減します（第3節： $c=6\to7$ は大きいが $c=9\to10$ は小さい）。要員は人件費と待ちコストの綱引きで、目標サービス水準を満たす最小の $c$ 付近が費用対効果のよい設計です。やみくもな増員は無駄になります。
「プールするほど良いから常に統合せよ」ではない：プーリング効果は強力ですが、現実には**切替・移動の時間、スキルの違い（誰でも全業務をこなせない）、心理（1本の長い列は不安）**などの制約があります。専門特化（待ち行列を分ける）が処理率 $\mu$ を上げてプーリング損を上回ることもあり、統合と特化はトレードオフです（要最新確認）。
「アーランC は呼損も扱える」ではない：アーランC（M/M/c）は待ち行列が無限に伸びられる前提（待たされた客は帰らず並ぶ・FIFO）。電話回線のように**満杯なら接続を断る（呼損）**系は、待ち行列のない M/M/c/c＝アーランB公式で別に扱います。C は「待たせる」系、B は「あふれたら捨てる」系で、目的関数も式も別物です。混同しないこと。
「稼働率が同じなら待ちも同じ」ではない：第4節の通り、同じ $\rho=0.8$ でも窓口の構成（独立 $c$ 列か統合 1 プールか、 $c$ がいくつか）で待ちは桁違いです。稼働率は混雑の一面にすぎず、待ち時間は $c$ と構成に強く依存します。
